O Desafio da Ausência de Projetos Originais

No dinâmico cenário das telecomunicações, a infraestrutura de torres metálicas desempenha um papel vital na conectividade global. No entanto, um desafio significativo surge quando se trata da segurança e da capacidade de expansão dessas estruturas: a frequente ausência dos projetos originais de suas fundações. Muitas dessas torres foram implantadas há décadas, e a documentação técnica detalhada, crucial para a compreensão de sua capacidade estrutural, muitas vezes se perdeu ou nunca foi devidamente arquivada.

Essa lacuna documental não é apenas um inconveniente administrativo; ela representa um risco substancial. Sem o conhecimento preciso da geometria da fundação, do tipo de solo em que está assentada e das armaduras utilizadas, torna-se impossível realizar uma avaliação precisa da segurança estrutural da torre. A capacidade de carga original, as condições de assentamento e a resistência a fatores externos permanecem incertas, colocando em xeque a integridade da estrutura e, consequentemente, a continuidade dos serviços de telecomunicações.

Mapeamento de Fundação: A Chave para a Segurança Estrutural

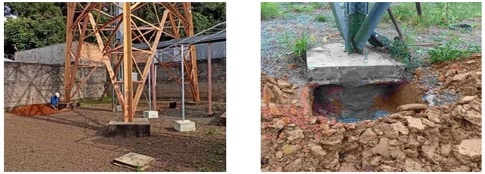

Diante desse cenário, o mapeamento de fundações emerge como uma solução indispensável. Este procedimento técnico consiste na escavação controlada da fundação para o levantamento de dados cruciais que não estão disponíveis nos registros. Através do mapeamento, é possível coletar informações detalhadas sobre a geometria da fundação, as dimensões dos blocos, a profundidade de assentamento e, fundamentalmente, a configuração e o estado das armaduras existentes.

O objetivo principal é transformar a incerteza em conhecimento. Ao obter esses dados, engenheiros estruturais podem realizar análises precisas, verificando a capacidade de carga da fundação e sua adequação às condições atuais. Isso é vital não apenas para garantir a

segurança da torre em seu estado atual, mas também para identificar quaisquer patologias ou anomalias que possam ter se desenvolvido ao longo do tempo, como corrosão de armaduras, recalques diferenciais ou danos por vandalismo.

Ampliação de Carregamento:

Com a constante evolução tecnológica, as torres de telecomunicações estão sob pressão crescente para suportar novos equipamentos. A instalação de antenas adicionais, cabos e outros dispositivos de comunicação aumenta significativamente o carregamento sobre a estrutura existente. Sem um conhecimento aprofundado da fundação, qualquer ampliação de carregamento se torna um risco inaceitável.

O mapeamento de fundações fornece as informações necessárias para que os engenheiros possam calcular com precisão o impacto do carregamento adicional. Isso permite determinar se a fundação existente tem capacidade para suportar as novas cargas ou se são necessários reforços estruturais. A tomada de decisão baseada em dados concretos evita falhas catastróficas e garante a longevidade da infraestrutura, protegendo investimentos e assegurando a qualidade dos serviços.

Procedimentos e Melhores Práticas

O processo de mapeamento de fundações exige rigor e atenção a detalhes. Ele envolve:

• Planejamento e Segurança: Antes de qualquer escavação, é fundamental realizar uma análise de riscos e garantir a conformidade com normas de segurança, como a NR-06 (EPIs) e a NR-18 (escavações). A segurança dos trabalhadores é primordial.
• Escavação Controlada: A escavação deve ser realizada de forma cuidadosa para não comprometer a estabilidade da fundação. Em solos arenosos ou de baixa resistência, o escoramento da vala é obrigatório.

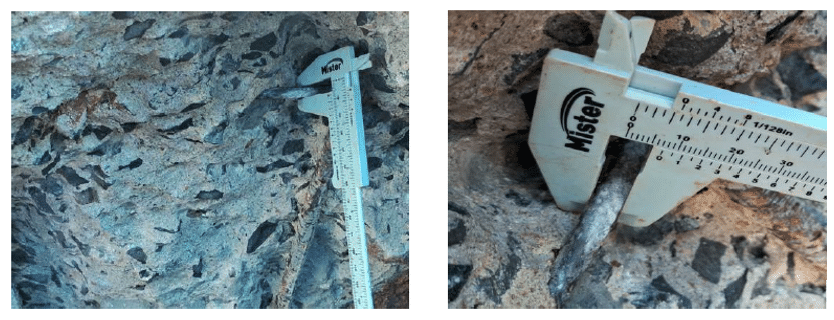

• Levantamento de Dados: Medições precisas da geometria da fundação, dimensões dos blocos, profundidade e, crucialmente, a inspeção e medição das armaduras (diâmetro, espaçamento, recobrimento) são essenciais.

• Registro Fotográfico Detalhado: Cada etapa do processo, desde a vista geral do site até os detalhes das armaduras expostas, deve ser documentada fotograficamente. Isso serve como evidência e referência para análises futuras.
• Documentação Abrangente: O relatório final deve incluir todas as informações coletadas, croquis do site, cortes da fundação e detalhamento das armaduras, preferencialmente em formatos digitais que facilitem a análise e o arquivamento.

A investigação de fundações de torres metálicas de telecomunicações, especialmente na ausência de projetos originais, não é apenas uma boa prática de engenharia; é uma necessidade imperativa para a segurança estrutural e a viabilidade de futuras expansões. Ao investir no mapeamento de fundações, as empresas de telecomunicações não apenas mitigam riscos, mas também garantem a longevidade de seus ativos e a continuidade de serviços essenciais para a sociedade. É um passo fundamental para a gestão proativa da infraestrutura e para a construção de um futuro mais conectado e seguro.
